一、LJ-1、LJ-2、LJ-4、LJ-7零序电流互感器简介

LJ-1,LJ-2,LJ-4零序电流互感器为户内型产品，供接地电流系统中发电机、同期调相机或电动机的接地保护用。与本型电流互感器连用的继电器为 DD-11/0.2型，当保护范围内有接地故障时，故障电流通过电缆在互感器二次回路中产生 零序电流使继电器动作。LJ-1,LJ-2,LJ-4型零序电流互感器导磁材料采用经退火处理的环型铁芯;得以在一次零序电流一但达到整定电流,二次准确输出电流供继电器动作,以达到保护的目的。

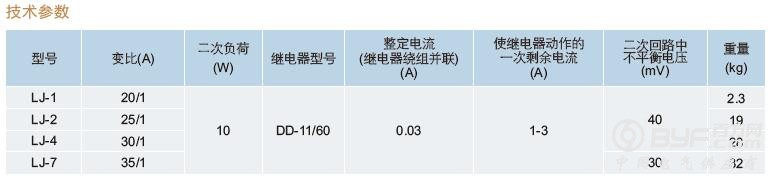

二、LJ-1、LJ-2、LJ-4、LJ-7零序电流互感器变比参数

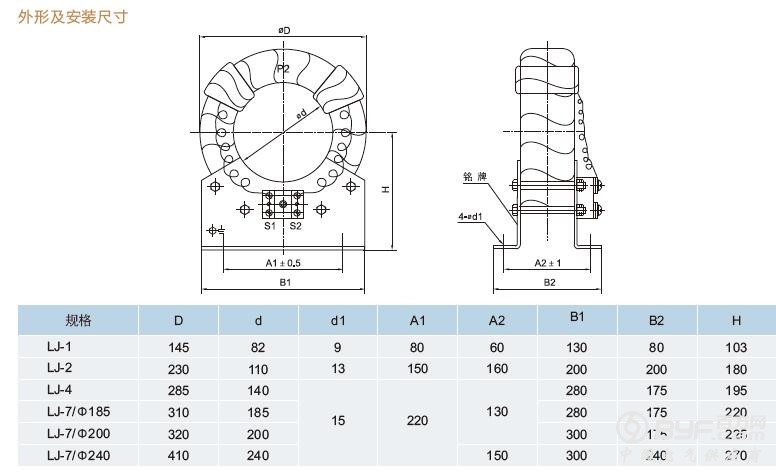

三、LJ-1、LJ-2、LJ-4、LJ-7零序电流互感器尺寸

四、LJ-1、LJ-2、LJ-4、LJ-7零序电流互感器安装条件

1、环境温度–10℃～60℃

2、海拔高度≤3000m (高原使用时特殊定货)

3、相对湿度≤90％

五、LJ-1、LJ-2、LJ-4、LJ-7零序电流互感器技术参数

1、电压：0.38～66KV

2、电网频率：50Hz

3、同名端，一次由互感器正面“L1”侧穿入，二次为“K1”

4、型号及数据，外形尺寸见图表

六、LJ-1、LJ-2、LJ-4、LJ-7零序电流互感器安装方法

1、一体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。

2、组合式互感器安装可随时进行，具体安装方法如下：

（1）拆下互感器“K1´”、“K2´”的联接压片。

（2）将互感器顶部两条内六角螺栓松开拆下，互感器就分成两部分。

（3）将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分然

后拧上内六角螺栓，互感器两部分要对齐以免影响性能。

（4）将联接片固定在“K1´”、“K2´”上。

（5）开口式互感器上下两部分不可与其它互感器互换。

 注意：电缆屏蔽必须穿过互感器接地。

七、浙江中拓零序电流互感器选型推荐：

LJ-1  20/1A     LJ-2  25/1A     LJ-4  30/1A     LJ-7  35/1A

LXK-Φ80、LXK-Φ120、LXK-Φ140、LXK-Φ160、LXK-Φ200、LXK-Φ240

LXBK1-Φ80  15/1A、LXBK1-Φ100  60/1A、LXBK1-Φ120  120/1A
